Balikpapan TV - Hai Ces! Membeli perangkat elektronik bekas berkategori mati total memang menawarkan potensi keuntungan tergiur, namun risiko jebakan kerusakan intermiten siap menguras kantong jika tidak dianalisis secara cermat. Penasaran bagaimana teknisi profesional membongkar rahasia jalur sirkuit daya yang acap kali mengecoh alat ukur? Simak bedah tuntas kasusnya berikut Ces!

Dunia perbaikan dan perdagangan perangkat elektronik bekas selalu menyimpan sisi misteri teknis yang amat dinamis. Sektor ini kerap menyajikan situasi serba tidak pasti, di mana sebuah perangkat yang dilabeli mati total oleh penjualnya tiba-tiba menunjukkan tanda kehidupan saat dihubungkan ke sumber arus. Kesenangan sesaat kerap melanda ketika unit yang dibeli dengan harga miring mendadak berfungsi seperti barang normal tanpa cela.

Kondisi inilah yang dialami oleh seorang teknisi sekaligus kreator konten perbaikan elektronik, Joey, saat menguji satu unit konsol gim Nintendo Switch 2 bekas. Perangkat tersebut dibeli dari pasar barang bekas seharga 195 Poundsterling dengan deskripsi awal mengalami kerusakan mati total atau no power. Ketiadaan informasi riwayat pemakaian dari pemilik sebelumnya menjadikan unit ini sebagai bahan eksperimen riset perbaikan yang penuh dengan teka-teki teknis.

Bagaimana Fenomena Kerusakan Intermiten Mengecoh Pengujian Awal Perangkat?

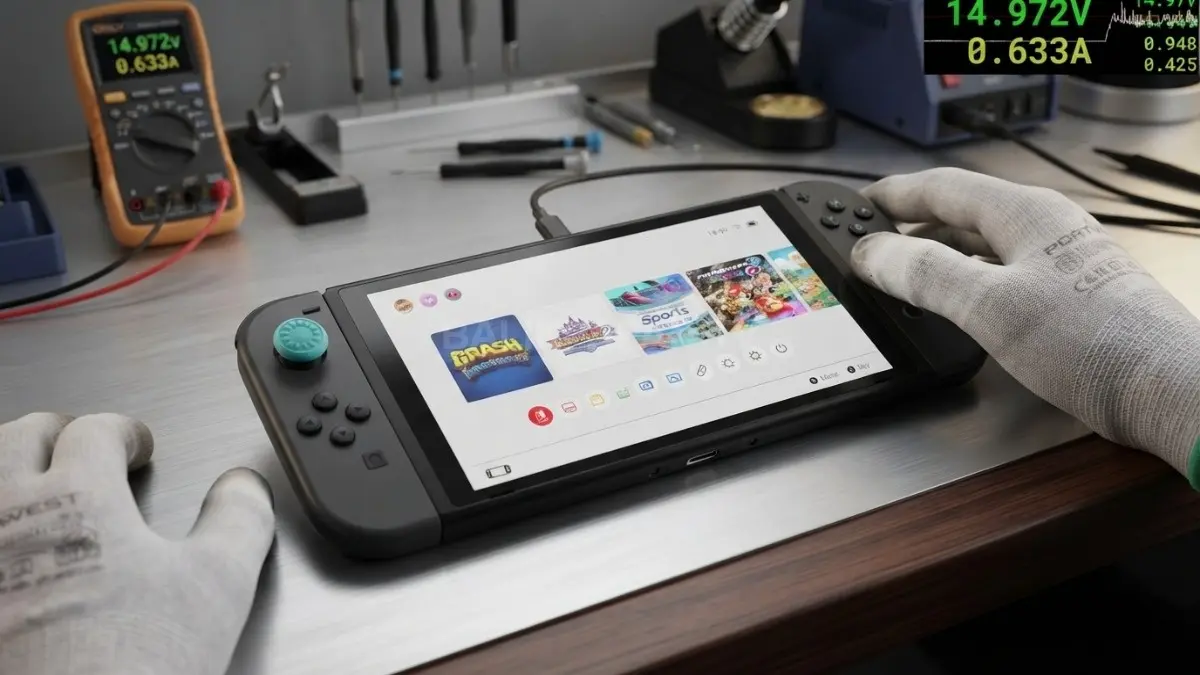

Prosedur pengujian awal dimulai dengan memeriksa kondisi fisik luar serta kejernihan seluruh port sambungan daya. Secara mengejutkan, ketika kabel pengisi daya yang terhubung ke alat pengukur arus ammeter dicolokkan, konsol tersebut langsung merespons dengan menyalakan layar utama. Sistem operasi dapat diakses dengan lancar tanpa hambatan, menampilkan profil pengguna sebelumnya beserta daftar gim yang tersimpan di dalam memori penyimpanan internal.

Pengujian fungsionalitas berlanjut ke seluruh modul pendukung untuk memastikan tidak ada fitur yang terlewat. Fitur layar sentuh merespons ketukan dengan presisi, koneksi jaringan nirkabel Wi-Fi mampu terhubung ke internet untuk mengunduh pembaruan sistem, dan modul docking station sanggup memproyeksikan gambar ke layar monitor external secara sempurna. Bahkan, pengisian daya pada kedua pengontrol Joy-Con di sisi samping berjalan tanpa kendala sedikit pun.

Kondisi fisik tablet juga terlihat sangat prima, bebas dari goresan kasar maupun tanda-tanda kerusakan akibat paparan cairan atau kelembapan tinggi. Pada titik ini, unit tampak seperti sebuah pembelian yang sangat menguntungkan karena tidak membutuhkan tindakan pematerian komponen sama sekali. Konsol tersebut bahkan sempat diuji untuk memainkan gim berat seperti Immortals Fenyx Rising secara stabil tanpa menunjukkan gejala panas berlebih.

Baca Juga: Review CDJ-1500X: Fitur Interaktif QR Code dan Layar Sentuh Besar yang Memanjakan Pengguna

Mengapa Perubahan Arus Fluktuatif Menjadi Sinyal Bahaya Pada Sirkuit Utama?

Tanda-tanda masalah sesungguhnya baru muncul saat konsol hendak disiapkan untuk proses pembersihan data pengguna atau factory reset. Setelah dimatikan untuk pengujian ulang pemutaran gim Mario Kart, perangkat mendadak tidak dapat dinyalakan kembali sama sekali. Penekanan tombol daya dalam durasi panjang tidak memberikan respons visual maupun audio, menandakan sistem telah masuk kembali ke kondisi mati total.

Saat dihubungkan kembali ke alat pengukur arus listrik, angka pada ammeter menunjukkan pembacaan yang sangat tidak stabil pada kisaran 470 miliampere. Angka ini mengalami gejala berkedip atau flickering, sebuah indikasi kuat bahwa terdapat jalur kelistrikan utama yang mengalami korsleting singkat atau hambatan arus yang berubah-ubah secara sporadis. Fenomena inilah yang dalam dunia teknisi sirkuit dikenal dengan istilah kerusakan intermiten.

Kerusakan intermiten merupakan jenis gangguan paling membingungkan karena perangkat dapat menyala dengan normal saat kondisi komponen berada pada suhu atau tingkat tegangan tertentu. Namun, begitu terjadi beban kerja atau perubahan karakteristik konduktivitas bahan semikonduktor, jalur daya langsung terputus secara otomatis. Masalah ini acap kali bersumber dari ketidakstabilan pada sistem manajemen baterai atau Battery Management System (BMS) yang gagal mengalirkan arus secara konsisten.

Bagaimana Prosedur Pembongkaran Modul Dilakukan Untuk Melacak Titik Panas?

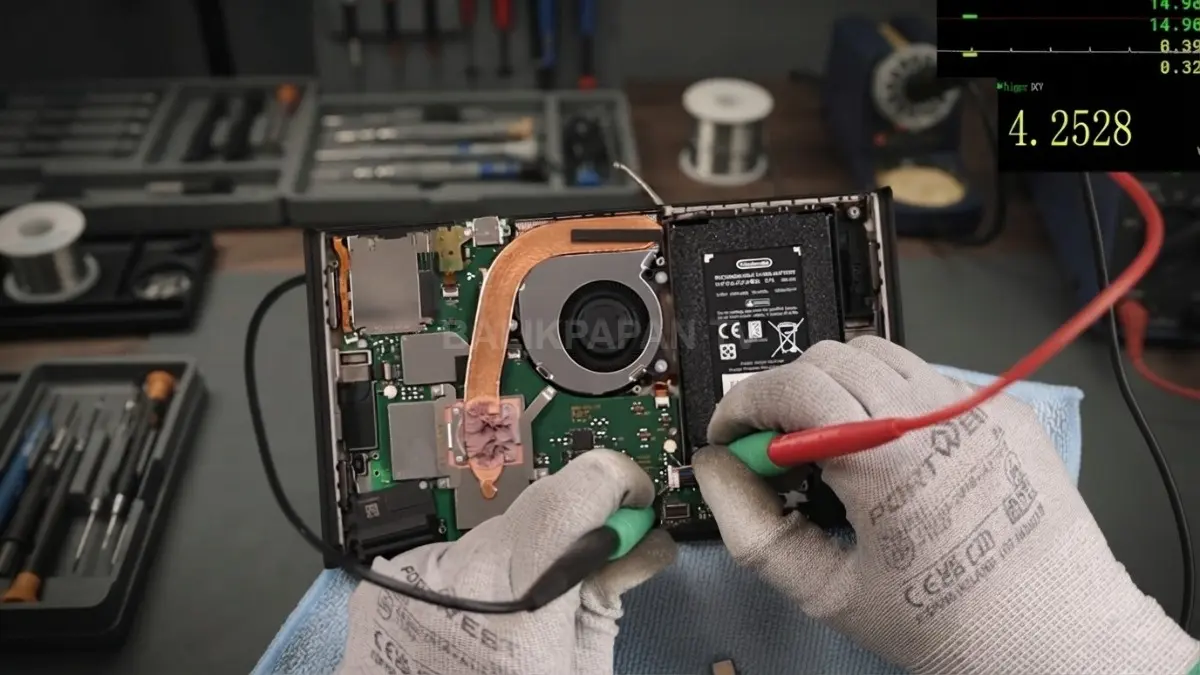

Menghadapi perilaku perangkat yang tidak konsisten, prosedur pembongkaran total hingga ke tingkat papan utama (motherboard) menjadi opsi mutlak yang harus dijalankan. Langkah pertama adalah membuka penutup belakang guna memeriksa integritas fisik baterai litium-ion internal. Hasil inspeksi awal menunjukkan baterai masih dalam bentuk datar yang sempurna, tanpa ada tanda-tanda penggelembungan atau pembentukan gas berbahaya pada kantong sel.

Pembongkaran berkala pada jenis konsol generasi baru menuntut ketelitian tinggi dalam menghafal posisi setiap sekrup dan pelindung logam (shielding). Pembiasaan membongkar dan merakit ulang perangkat secara terus-menerus berguna agar proses penanganan tidak merusak komponen mikro yang sangat sensitif di sekitarnya. Seluruh konektor fleksibel dilepas dengan hati-hati guna mengisolasi papan utama dari gangguan modul luar.

Guna melacak letak komponen yang bermasalah tanpa harus melepas seluruh pelindung logam, penggunaan kamera pencitraan termal (thermal camera) menjadi metode diagnosa yang paling efektif. Alat ini bekerja dengan membaca radiasi infra merah yang dipancarkan oleh komponen saat dialiri arus listrik. Komponen yang mengalami kebocoran arus kecil umumnya akan memancarkan suhu yang sedikit lebih tinggi dibanding area sekitarnya.

Baca Juga: Dari iQOO hingga Infinix, Ini Rekomendasi HP Terbaru Juli 2026

Apa Peran Chip MAX77986DFD213 Dalam Mengatur Distribusi Daya Baterai?

Hasil pemindaian menggunakan kamera termal menemukan adanya area dengan kenaikan suhu tidak wajar di bawah lapisan pelindung termal. Komponen tersebut teridentifikasi sebagai sebuah chip integrated circuit (IC) dengan kode cetak MAX77986DFD213. Berdasarkan arsitektur tata letak papan, chip buatan Maxim Integrated ini bertindak sebagai manajer pengisian daya utama, menggantikan peran fungsi chip BQ IC yang populer pada konsol generasi terdahulu.

Pemeriksaan mikro menggunakan mikroskop memperlihatkan bahwa chip ini memiliki konfigurasi pin tipe Quad Flat No-lead (QFN) dengan beberapa titik kaki yang terhubung pada satu jalur landasan tembaga yang sama. Untuk memastikan apakah chip ini bekerja normal, komponen induktor besar yang berada di dekatnya dilepas sementara menggunakan stasiun udara panas (hot air rework station) pada suhu 450 derajat Celsius.

Pelepasan induktor bertujuan untuk memisahkan jalur keluaran daya dari chip pengisi ke beban sistem, sehingga pengukuran voltase dapat dilakukan secara mandiri. Dari hasil pengukuran jarum multimeter, ditemukan tegangan sebesar 4,1 Volt pada jalur keluaran pengisian baterai. Meskipun nilai ini tergolong mendekati kisaran normal pengisian baterai sebesar 4,2 Volt, tidak adanya papan referensi pembanding membuat kepastian mengenai kesehatan chip ini belum dapat disimpulkan secara mutlak.

Mengapa Papan Sisa Sangat Berharga Sebagai Komponen Donor Dalam Bisnis Servis?

Kerumitan isolasi masalah pada sirkuit generasi baru sering kali membentur tembok tebal ketiadaan skematik resmi dan ketersediaan suku cadang pengganti di pasaran terbuka. Menjual kembali unit yang memiliki cacat intermiten kepada pembeli umum merupakan tindakan yang berisiko tinggi bagi reputasi usaha. Perangkat yang tiba-tiba mati saat tangan konsumen pasti memicu klaim garansi dan pembatalan transaksi yang merugikan.

Oleh sebab itu, keputusan paling bijak dalam manajemen risiko bisnis adalah mencatat harga akuisisi unit sebesar 195 Poundsterling sebagai pembukuan modal tertahan atau nilai investasi riset. Perangkat tersebut tidak dibuang, melainkan dialihfungsikan menjadi papan sisa atau donor board. Keberadaan satu unit papan sisa berkualitas sangat berharga untuk mendukung perbaikan puluhan unit konsol lainnya di masa depan.

Komponen mikro seperti port USB-C, kapasitor penyaring, diode, hingga berbagai chip pengatur tegangan kecil dapat dipindahkan ke perangkat lain yang memiliki kerusakan pasti. Strategi pemanfaatan papan donor terbukti mampu memangkas biaya pembelian suku cadang baru secara signifikan, sekaligus mempercepat durasi pengerjaan servis karena ketersediaan komponen asli bawaan pabrik.

Baca Juga: Review Chest Freezer GEA AB-318R: Fitur Lengkap dengan Daya 140 Watt

Poin Penting:

• Pengujian awal perangkat bekas berlabel mati total sering kali terkelabuhi oleh sifat kerusakan intermiten yang berubah-ubah.

• Fluktuasi arus listrik pada pembacaan ammeter di kisaran 470 mA mengindikasikan adanya korsleting singkat atau ketidakstabilan sistem BMS.

• Pelacakan lokasi kebocoran arus listrik pada komponen mikro papan utama dapat terdeteksi secara presisi menggunakan bantuan kamera termal.

• Chip IC dengan kode MAX77986DFD213 memegang peranan vital sebagai pengatur distribusi daya utama menuju baterai konsol.

• Mengalihkan unit bermasalah intermiten menjadi papan donor merupakan langkah proteksi bisnis yang efektif untuk menekan risiko klaim garansi.

Insight Redaksi: Peluang usaha servis kelistrikan perangkat elektronik di kawasan Balikpapan sebenarnya sangat terbuka lebar seiring tingginya tren jual beli gawai bekas. Namun pang, tantangan terbesarnya ya masalah kelakuan kerusakan intermiten kaya gini Ces. Kadada artinya ikam bisa menyalakan mesin kalau ternyata arusnya masih fluktuatif di dalam. Pembeli wajib cermat, teknisi jua kada boleh asal tebak ganti modul tanpa pengukuran thermal yang tepat. Kalau ikam kada bisu membaca jalur tegangan sirkuit, modal usaha bisa amblas tajun bebas. Biar ikam makin paham seluk-beluk teknis sirkuit gawai modern, bagikan jua artikel ini ke bubuhan ikam Ces!

Penasaran ingin terus memantau perkembangan teknik analisa perbaikan sirkuit gawai modern dan strategi bisnis kelistrikan elektronik paling mutakhir? Selalu Update info hanya di Balikpapan Tv teman update setia, bukan sekadar info biasa!

FAQ

1. Berapa modal yang dikeluarkan untuk membeli unit konsol bekas bermasalah tersebut?

   Unit konsol bekas tersebut dibeli dari pasar barang bekas seharga 195 Poundsterling dengan kondisi awal mati total.

2. Apa yang dimaksud dengan gejala kerusakan intermiten pada perangkat elektronik?

   Kerusakan intermiten adalah kondisi gangguan sirkuit di mana perangkat dapat menyala normal dalam durasi tertentu namun mendadak mati total akibat perubahan suhu atau tegangan internal.

3. Komponen spesifik apa yang menunjukkan kenaikan suhu tidak wajar saat diperiksa kamera termal?

   Kenaikan suhu terpantau pada komponen IC pengisi daya utama yang memiliki kode seri MAX77986DFD213.

4. Mengapa unit yang mengalami masalah intermiten tidak disarankan untuk langsung dijual kembali?

   Karena potensi perangkat untuk mati mendadak sangat tinggi, yang berisiko merusak reputasi bisnis serta memicu klaim garansi dari pembeli.

5. Apa fungsi utama dari pengalihan unit menjadi papan donor?

   Papan donor berfungsi sebagai penyedia suku cadang komponen asli yang dapat dipindahkan untuk memperbaiki puluhan unit konsol bermasalah lainnya.
